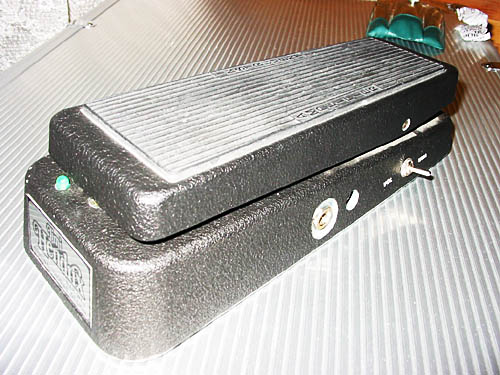

Este es el resultado de mis modificaciones en mi "Jimi Hendrix Wah-Wah”.

Añadir un LED de On/Off

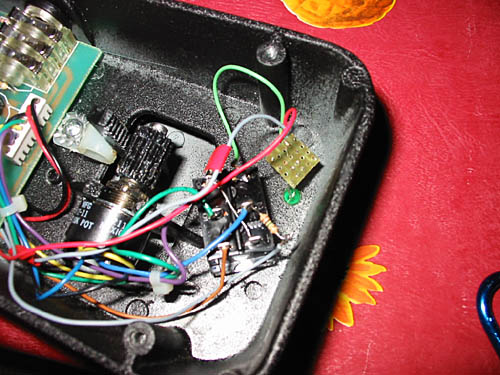

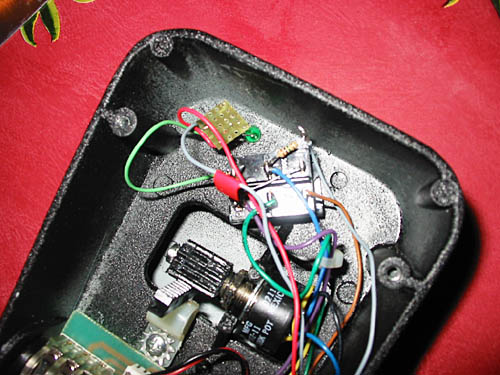

Aprovechando que tenemos un DPDT de la modificación "True By-Pass", reorganicé las conexiones como dice el amiguete R.G. Keen para el Millenium-2. En las fotos como va puesto. La plaquita del millenium está hecha en placa preperforada. Concretamente en mi modelo es de los que va tierra a positivo, como suelen ser la mayoría de los wahs.

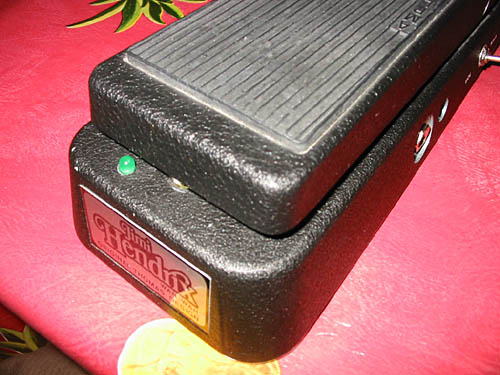

Luego le hice un agujerillo donde ves:

Conmutador de Wah/Volumen

La intención era el poder disponer de Volumen y Wah en el mismo pedal.

Habia dos opciones:
• Aprovechar el DPDT de modo que cuando no actives el switch funcione como volumen y cuando lo actives como wah. Esto es posible pero anulas la funcionalidad de "True ByPass".
• Añadir un switch extra para que al pisar el DPDT ponga wah o volumen, conservando el true bypass cuando el DPDT esta en la otra posicion.

Me decidí por esta última opción.

Hay que hacer una pequeña aclaracion: no funciona exactamente como un pedal de volumen puro. El problema es que el circuito del wah hace siempre un boost de la señal de modo que cuando esta activo, en la posicion maxima del pedal, tendremos un volumen mayor que con bypass y con la mínima no llegará del todo a 0. De todas formas se puede considerar como un efecto más, que puede ser útil en determinadas ocasiones. Es como un boost al que le puedes regular el volumen con el pie.

El método es muu fácil. Hay un condensador polarizado grande y negro (se ve en la foto). Pues la patita que esta conectada con tierra (lo miras con el tester) la desueldas y si la conectas a una resistecia de 220K y otra vez a tierra, pues ya tienes el efecto de volumen.

Para que eso funcione con un switch a la patilla esa del condensador le soldamos por un lado esa resistencia y además un cable. A continuación conectamos el otro lado de la resistencia y el cable a un switch, que hace de interruptor. El otro terminal del switch va al agujerito donde estaba puesta la patita del condensador originalmente (o sea, a tierra).

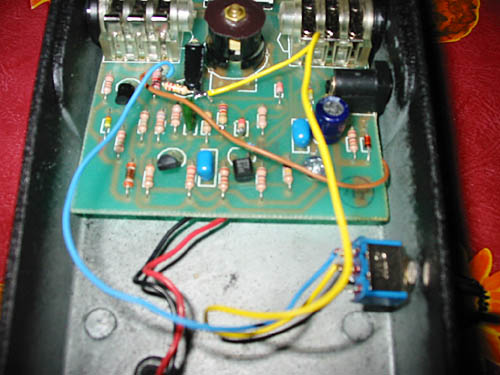

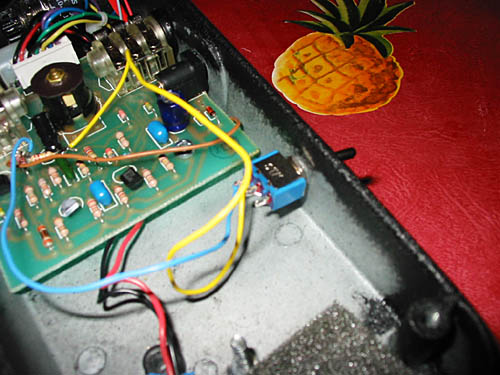

Aquí podéis ver cómo y donde se puso el switch.
Observad que también se puso el famoso "imán".

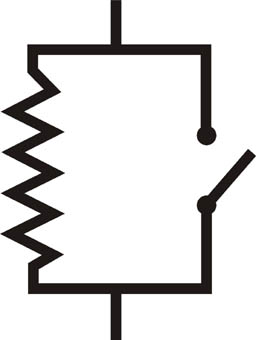

Para entender el funcionamiento de esta última modificación, fijáos en el siguiente esquema:

Este es el esquema de lo que se propone.

Si el interruptor esta abierto, la corriente pasa por la resistencia (pedal de volumen) y si esta cerrado, ignora la resistencia y entra directamente a masa, con lo que obtenemos el circuito original (esto es, un wah).
