TubeScreamer TS-808 25 Aniversario

Hace ya 25 años que hice mi primer TubeScreamer. Como comenté en el artículo principal aquí en pisotones.com, el primero que hice y que aún conservo no utilizaba el sistema que se describe en dicho artículo, sino un sistema más básico de placa de tiras (Veroboard) que usé como prototipo (más detalles más adelante). El caso es que sonaba tan bien que nunca quise tocarlo y así quedó todos estos años. Todos los que hice después sí que llevaban el sistema de dos placas indicado en el artículo original y respetaban exactamente el mismo circuito y valores de componentes, pero de un modo más ordenado y limpio.

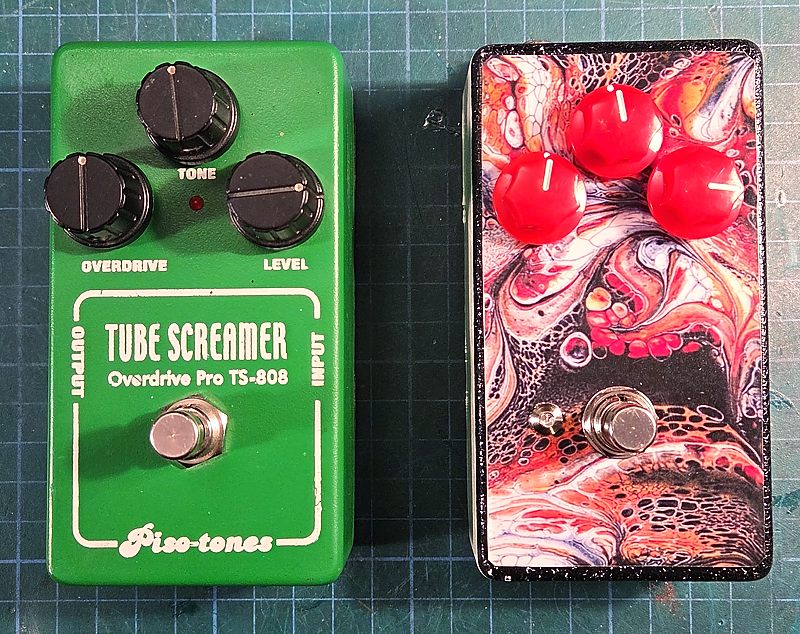

25 años (maomeno) los separan...

El sistema de placa que utilicé en el mío se describe en el capítulo "Antiguo diseño" del menú principal del TubeScreamer. El caso es que por alguna razón que no soy capaz de precisar, este primer TS mío suena especialmente bien. Bastantes personas lo han comparado con sus propios TubeScreamers, de serie o "boutiqueros". Todos han dicho que el mío suena mejor. De hecho, suena exactamente igual que un Ibanez TS-808 japonés de principios de los 80 con el que lo echamos a pelear hace tiempo.

Para aprovechar el, más o menos, 25 aniversario de la construcción original de mi TS-808 he decidido hacer una réplica de aquel esquema y describirlo aquí de un modo más sencillo que el método usado hasta ahora en Piso-tones. Esta vez en placa de tiras pero mejor estructurada que la original del mío. Curiosamente no he tenido que comprar absolutamente nada pues tenía de todo en mi alijo de cacharros. El "Diógenes" electrónico da sus frutos de vez en cuando

Como veréis el esquema de mi TS tiene unas ligeras diferencias en valores de componentes que se debieron casi siempre a la disponibilidad en su momento. Que conste que no puedo afirmar que el mío suene mejor que otros por esas mínimas diferencias de valores pero, por si acaso, aquí se reflejan por si alguno quiere hacérselo igual. En cualquier caso, siempre puede optar por los valores "canónicos" de un TS-808 descritos en el artículo principal

La tirada inicial de TubeScreamers de Piso-tones que se hizo en su momento llevaban todos estos mismos valores. Sé positivamente que aún hay unos cuantos circulando por ahí y sus dueños los valoran mucho.

CIRCUITO

No voy a entrar en la descripción del circuito pues eso ya está hecho en el artículo principal y este es el mismo circuito del TubeScreamer TS-808 que allí se detalló. A continuación podéis ver el esquema que se ha usado en esta edición en concreto con los ligeros cambios de valores de algunos componentes:

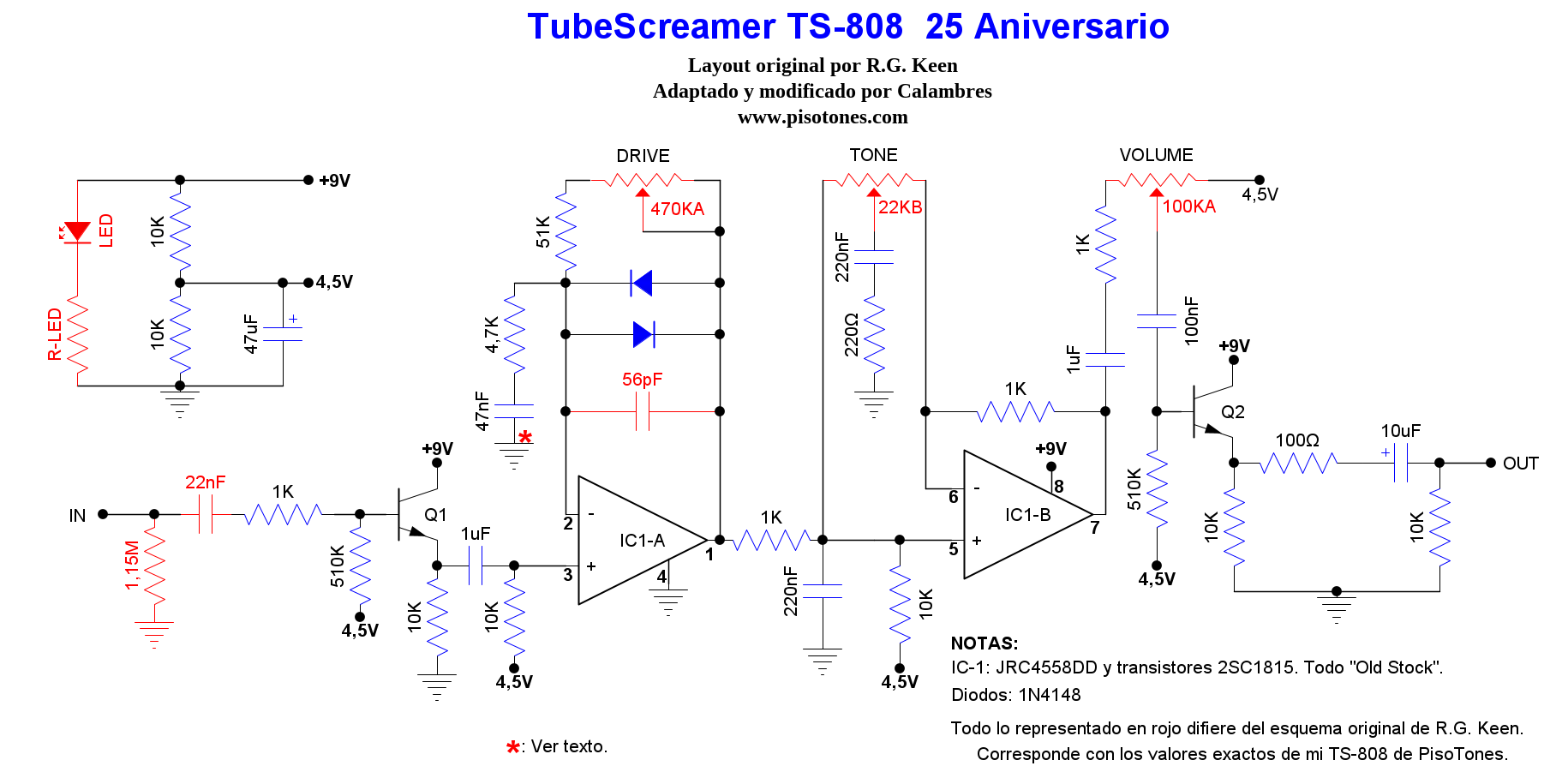

Circuito de mi TS-808.
Pincha en la imagen para verla a tamaño ampliado.

Como se indica en el propio esquema, los valores en rojo difieren del original de Ibanez. Así:

• LED y R-LED: El original también llevaba un LED de indicación pero se controlaba desde un sistema activo de conmutación no True Bypass, pues era de tipo Buffered. El que siempre hemos usado en pisotones.com es el sistema True Bypass, con el método "Millenium Byass" en el original que es un sistema ya obsoleto. Fue usado en su momento por la no disponibilidad de conmutadores de pie del tipo 3PDT pero hoy en día ya es sencillo y barato conseguir uno de esos, así que lo incluyo en el diseño final. R-LED es la resistencia limitadora de corriente y dependerá del LED que uséis: como ya se ha comentado en otras ocasiones, seá de entre 470Ω y 1K para los LEDs de baja intensidad y entre 2K y 4K7 (o incluso más) para los de alta intensidad.


• Resistencia de 1.15M: Es la resistencia "Pull Down" para descargar el condensador de entrada mientras el efecto está en modo bypass. Los que sigáis esta web os habréis dado cuenta de que hace ya bastante tiempo que no uso resistencias "Pull Down" de entrada en mis nuevos montajes pues utilizo un cableado especial del 3PDT que la hace innecesaria. Sin embargo, en honor a la fidelidad de este montaje al original mío de hace 25 años, la añado así como el cableado antiguo del conmutador de pie. El valor de 1.15M no es un valor estricto sino correspondiente a un pequeño lote de resistencias de ese valor que tenía por aquel entonces. No es un valor común aunque rebuscando un poco se pueden encontrar. No os liéis y usad una de 1M que es lo que se ha hecho toda la vida. Yo la he puesto de ese valor aquí también por respetar el original y porque aún me quedaban unas cuantas. O, si acaso, no la pongáis siquiera y haced el segundo layout propuesto más adelante con un cableado del 3PDT que la hace innecesaria. Como podéis ver en el esquema no hace falta una resistencia de este tipo en la salida porque su función ya queda realizada por las resistencias a masa del paso final.


• Condensador de entrada de 22nF: Es el valor normalizado desde hace muchos años. Aquí aparece en rojo porque el Ibanez TS-808 llevaba ahí un condensador de 20nF, valor que hoy en día no es estándar. 20nF o 22nF da igual... de hecho estos condensadores suelen tener hasta un 20% de tolerancia.


• Potenciómetros: Los valores de los potenciómetros del TS-808 original de Ibanez no son normalizados. Por eso:
  • DRIVE: Usé entonces y ahora un valor normalizado de 470K y no el nominal de 500K. Logarítmico.
  • TONE: Usé entonces y ahora un valor normalizado de 22K y no el nominal de 20K. Lineal y no "G" como en el Ibanez.
  • VOLUME: Usé entonces y ahora un potenciómetro de 100K Logarítmico, no lineal como en el Ibanez. La respuesta es mejor.


  A pesar de no estar normalizados hoy en día, los valores de los potenciómetros del TS-808 original de Ibanez aún se pueden encontrar fácilmente por si queréis usarlos en lugar de los valores que yo usé. Para este TS 25 Aniversario tenía en mi alijo de material los tres potenciómetros idénticos y de los mismos valores y respuesta (taper) que los que usé en el mío de hace 25 años: PIHER "metálicos" de pista de carbón.

  Con respecto al potenciómetro de TONE de tipo "G" en el original Ibanez, hace mucho tiempo que conseguí un potenciómetro de 20K-G para sustituirlo por el lineal de mi TS pero nunca me he decidido a hacerlo... suena tan bien que prefiero ni tocarlo. Un potenciómetro de este tipo es una mezcla de antilog en el primer 50% y log en el resto. Se le conoce también como de tipo "W" ó "S" y, si rebuscáis un poco, aún podéis encontrarlo en 20K, lo mismo que los otros dos potenciómetros, por ejemplo en Retroamplis.

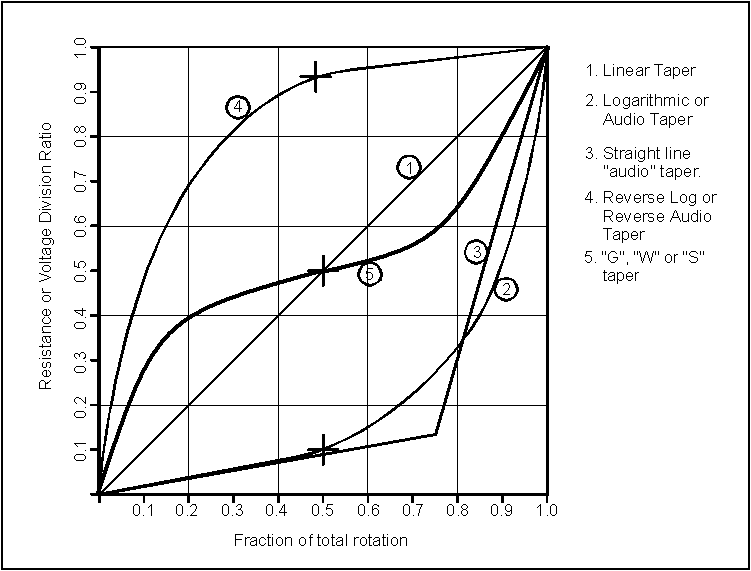

  "Ley" o "Taper" de los potenciómetros


• Condensador de 56pF: 51pF en el original Ibanez. Puse 56pF porque, creo recordar, me sonaba algo mejor. La diferencia es poca. He respetado el valor de 56pF para este 25 Aniversario. Ambos valores son fáciles de conseguir.


• "*": Esta conexión de la serie formada por la resistencia de 4K7 y el condensador de 47nF a masa se explica perfectamente en el artículo original de pisotones. En el capítulo "Circuito del TubeScreamer" hay una reseña final titulada "Una particularidad del circuito". Allí se explica todo con detalle. Además, si os fijáis bien, el orden está cambiado con respecto al original del esquema de R.G. Keen, esto es, en su esquema aparece como condensador-resistencia-masa y en mi esquema aparece al revés, resistencia-condensador-masa. Da exactamente igual y está hecho así por facilidad de colocación en la placa y también es así como estaba en mi original de hace 25 años.

Como véis, se trata de un TubeScreamer TS-808 bastante fiel al original en el que, eso sí, me he podido permitir tres lujos:

• Chip JRC4558DX original, "pata negra" total, de principios de los años '80.
  Escogido "a oreja" entre varios JRC4558D, JRC4558DD, JRC4558DX y BA4558, todos ellos "ochenteros".


• Transistores 2SC1815 también de los años '80.


• Diodos 1N4148 de la misma época.

  Todos ellos obtenidos de "chatarrear". La verdad es que el tema de los transistores y los diodos no tienen la mayor importancia. Los transistores os valdrán tanto los 2SC1815 aquí indicados como los 2N5088 que propone IvIark o cualquiera equivalente. Los TubeScreamers Ibanez modernos llevan los MPSA18 pero siempre he pensado que son unos transistores con demasiada ganancia para esto. Para los diodos podéis usar 1N4148 modernos sin ningún problema. Con respecto al integrado se ha hablado muchísimo del tema y ya sabéis mi opinión: esos JRC4558D, DX ó, mejor aún, DD de esa época tienen "algo". Si no apreciáis la diferencia, mejor para vosotros pues os libráis de más líos. Leed el artículo original donde se os dan muchas pistas con respecto a estos chips.


  Cuando uno chatarrea lo suficiente
  se encuentra con cositas como estas...

REALIZACIÓN PRÁCTICA

Como ya os he contado, mi antiguo TS-808 está hecho de un modo bastante rudimentario (prototipo) con una placa heredada de un montaje anterior:

Así eran mis pedales antes de pisotones.com.
El circuito que estaba en el de enmedio, con el "antiguo diseño", es el que tiene mi TS-808.

Por eso tenía una forma un tanto extraña, con un hueco para dejar sitio para el DPDT y otros rebajes para dejar sitio para la forma interior de la caja utilizada, pues era de plástico, pequeña, en cuña y con unos refuerzos internos que hubo que salvar.

Placa de mi TS-808. Arriba a la derecha está el Millenium ByPass.
Pincha en la imagen para verla a tamaño ampliado.

No tiene sentido llevar la réplica hasta ese punto así que he aprovechado la ocasión para hacer un diseño mucho más fácil y un layout mucho más sencillo de seguir:

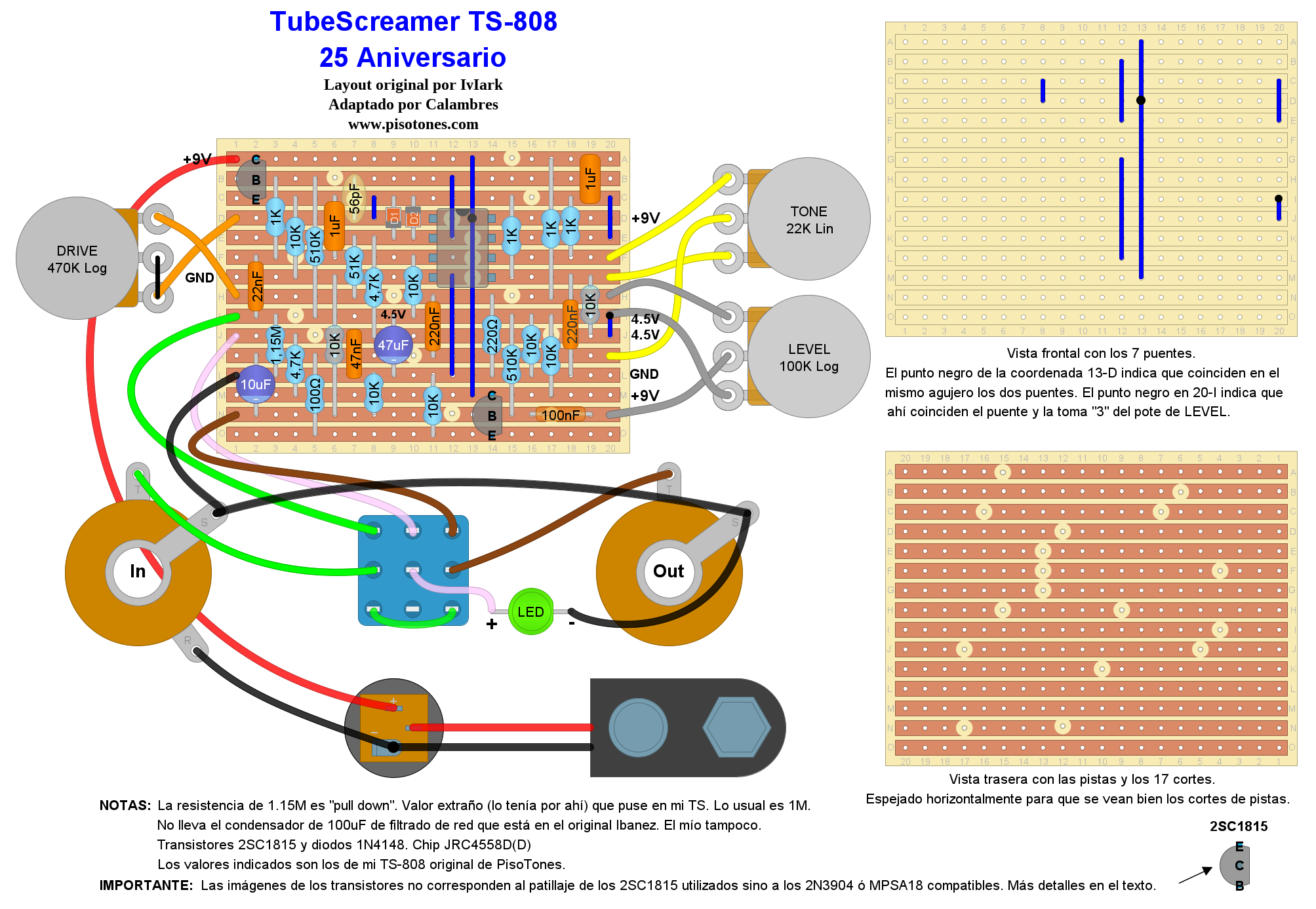

Construcción del TubeScreamer 25 Aniversario.
Pincha en la imagen para verla a tamaño ampliado.

Como podéis leer en el propio layout el posicionado de los transistores no coincide exactamente con lo que se representa en la imagen. He usado el layout de IvIark, de sobras probado, y lo he modificado para adaptarlo a este proyecto. El original de IvIark utiliza transistores 2N5088 que sí que tienen el patillaje representado. Estos transistores nunca fueron usados en el original de Ibanez y sí los 2SC1815, que fueron los que usé en el mío. Hay que retorcer un poco la patilla del emisor y darle la vuelta 180º al transistor para así adaptarlo a la placa. Es fácil pero debéis aislar esa patilla con un tubito de plástico sacado de un cable cualquiera de los que uséis para las conexiones, de modo que no se cortocircuite con las otras dos patillas:

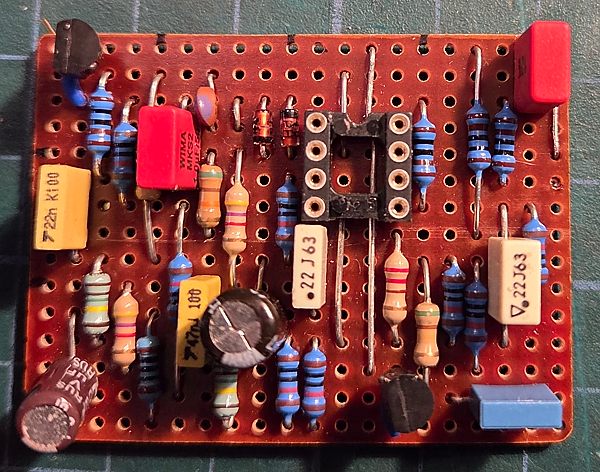

Placa del TubeScreamer TS-808 25 Aniversario.
Los transistores están girados 180º tal y como se ha descrito.

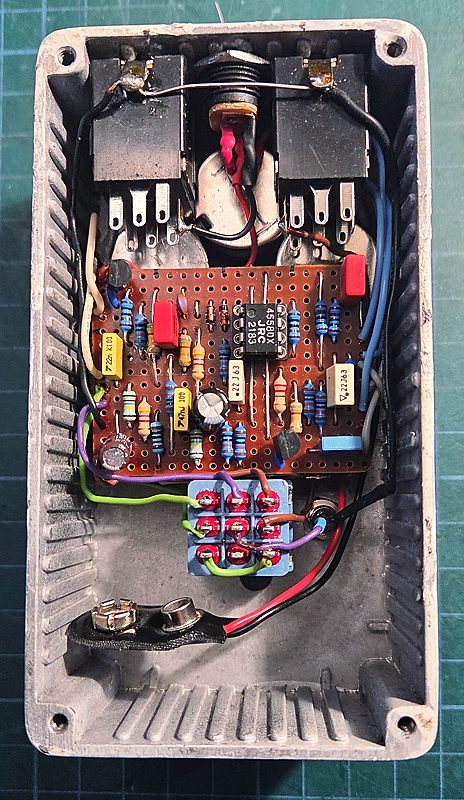

Interior del TubeScreamer TS-808 25 Aniversario.

Como ya he indicado antes, el sistema de conmutación True Bypass es tal y como se usaba cuando los únicos conmutadores de pie disponibles eran los DPDT, requiriendo una resistencia "Pull Down" para evitar ruidos de conmutación además del "Millenium Bypass" si se quería poner un LED. Si queréis usar el modo, digamos "moderno" y sin resistencia Pull Down, aquí tenéis cómo hacerlo:

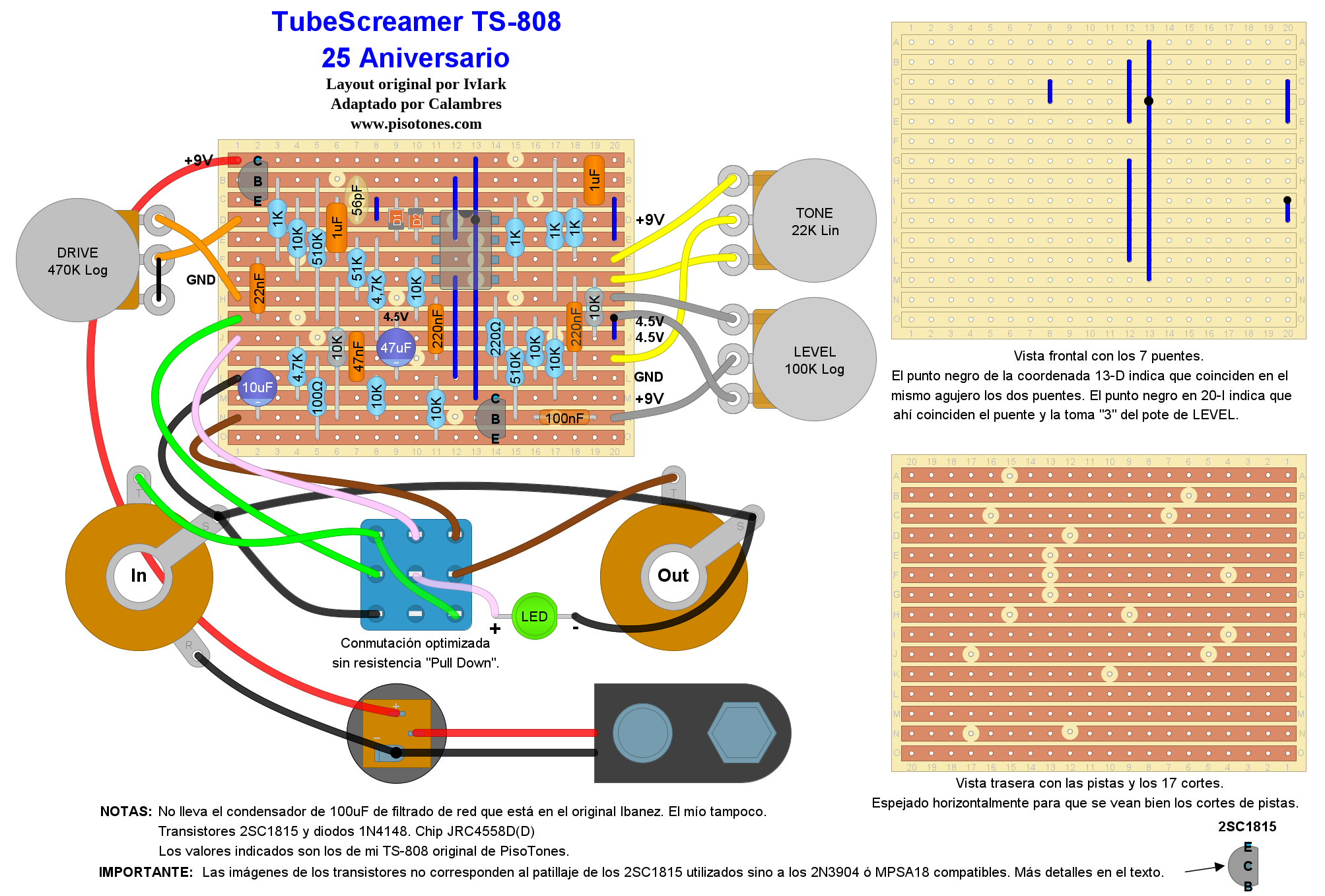

Construcción del TubeScreamer 25 Aniversario sin resistencia "Pull Down".
Pincha en la imagen para verla a tamaño ampliado.

Realmente da igual un método que otro pero, como ya he insistido antes, en aras de hacerlo lo más parecido posible al mío, lo he dejado tal y como aparece en el primer layout, con el 3PDT cableado como si fuese un DPDT con resistencia "Pull Down", por si las moscas...

Oscilograma del TS-808 25 Aniversario. Todos los controles a tope.
Amarillo = Entrada. Verde = Salida.
La salida está al doble de escala que la entrada, lo que implica que si ambas estuviesen
a la misma escala, la señal de salida sería el doble de alta de como se ve aquí.

CAJA Y DIBUJO FRONTAL

Para darle más veracidad a la réplica he usado la última de las cajas RETEX-414 que tenía. Estas cajas ya no se fabrican desde hace mucho tiempo pero podéis adaptar cualquiera de las modernas de tamaño similar.

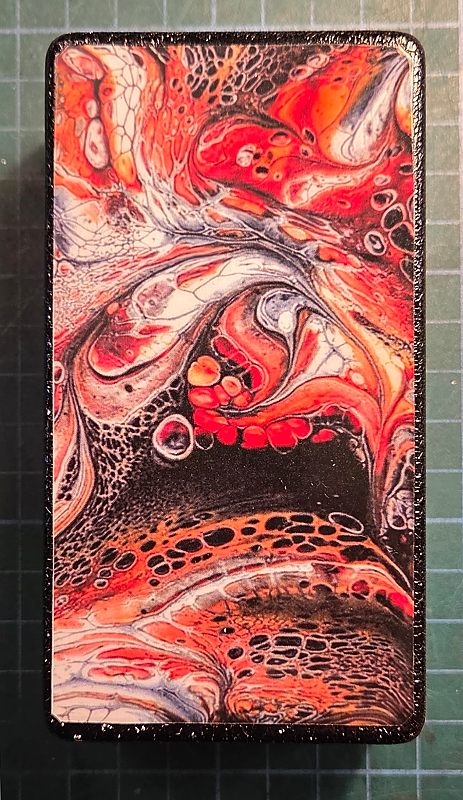

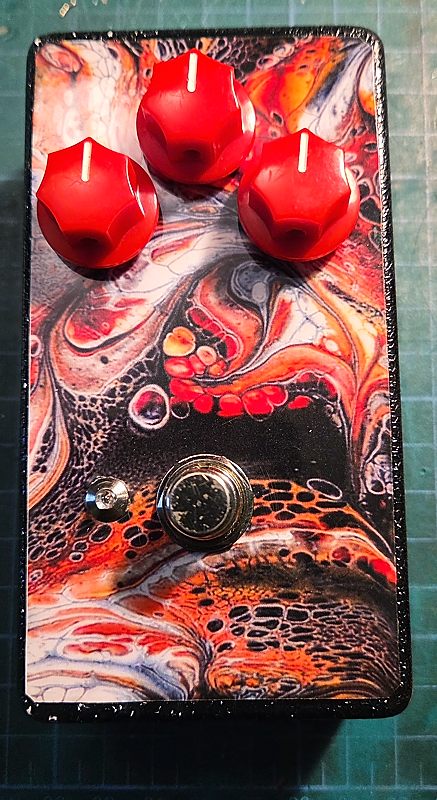

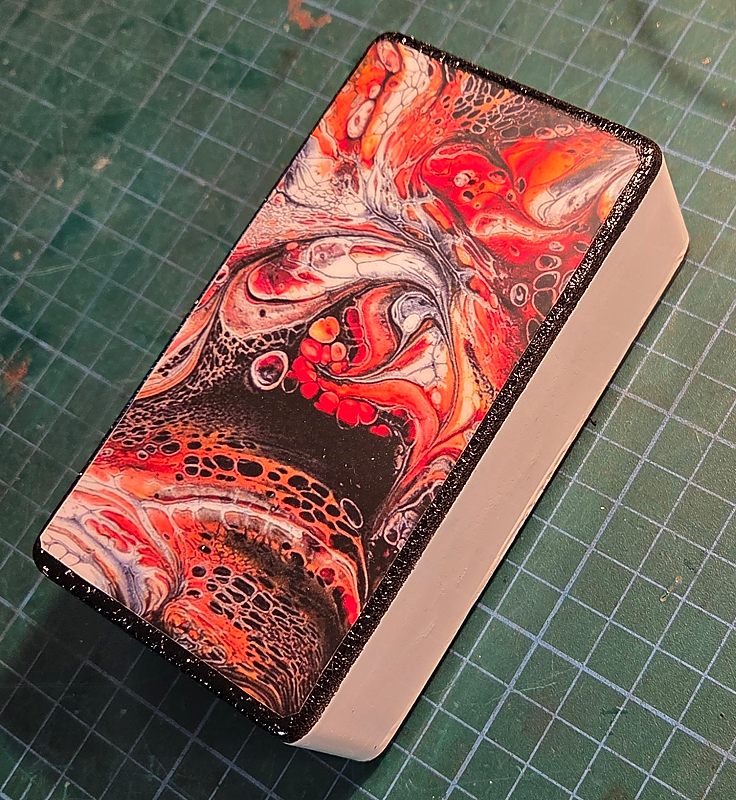

El dibujo del frontal, al igual que el resto de la pintura de la caja, fue hecho por Mixolidio38, ilustre miembro del foro de GORG con quien comparto banda y que llevaba años hablándome de lo bien que sonaba mi TS-808. Tras tanto peloteo es el flamante nuevo dueño de este TubeScreamer Overdrive Pro TS-808 25 Aniversario, que es el único ejemplar que he hecho (y que vaya a hacer). Para ello creó una imagen un tanto psicodélica utilizando la técnica "Pouring Acrílico" con un resultado bastante impactante. Aquí lo podéis apreciar antes de los taladros para colocar los botones, LED y 3PDT:

¿Pulpos extraterrestres?

CONCLUSIÓN

Poco se puede añadir ya a lo que es y cómo suena un TubeScreamer TS-808, su impacto en el mundo de la guitarra eléctrica y su importancia. El caso es que con este nuevo 25 Aniversario os propongo una nueva forma de hacéroslo de un modo más sencillo y detallado que en el artículo original donde la cosa quedaba un tanto más complicada.

Que lo disfrutéis.
